振動平臺

振動平臺采用橡膠彈簧和振動電機組合，具有上下，左右前后的三維震實效果，具有較好的工藝性和環保性。被廣泛地使用在冶金、模具、食品、化工、建材等行業，在生產流程中用于把顆粒、粉狀物料從散裝到塊狀、型狀等形式的轉變。我公司提供的振動平臺詳細使用說明書，簡單易學即使沒有操作過，也可以輕松操作。該設備還用于實驗室，現場工地做試件成型和預制構件震實各種板柱、梁等混凝土構件振實成型。

振動平臺主要是由底架、振動器彈簧、電機等部件組成，臺面與底架均用鋼板和型鋼焊接而成，振動平臺是用電機加一對相同的偏心輪組成，并通過一對吊架聯軸器安裝在臺面中心位置，起著振實過程中平穩、垂直方向的作用。

使用優勢

1.震動力強，振實效果好

2.結構牢固，質量穩定

3.震動頻率可調，性能可靠

4.噪音小，生產效率高

5.規格齊全，品質保障

產品優勢

1.該設備采用加厚彈簧設計，亞硝酸猝火彈簧不僅硬度比普通鹽酸硬度佳，振動傳感效果好，彈簧加厚之后耐用。

2.采用高品質銅芯電機，動力強勁，品質有保證，使用壽命長，不易出故障，加粗銅線設計穩定省心。

3.在制作過程中，設備采用加厚鋼材制作而成，噴漆處理，防腐防生銹，延長了振動臺的使用壽命。

4.臺面高度可調，適合用于流水線上使用。

5.無級變速，造型過程中，在不傷害模型的前提下，可獲得佳緊實效果。

6.自鎖緊功能，可保證在生產線準確定位。

7.大功率、大臺面;大功率2.2kwx(4-5)，激振力120KN，可承載砂箱重量12T，承載上限量可設計制造到15T。

8.三維振動，可獨立控制，適用于復雜型腔鑄件。

混凝土、鑄造、人防門應用

振動平臺的使用性能是它有一定的占地面積，所以它穩定性能是極佳的，而且在一定程度中，物件完全能夠發揮出應有的作用，機器在高速運轉下，絲毫不會產生耗損，因此振動平臺擁有一定的性價比。

振動平臺在運行期間足以能夠起到維護作用，如果振動平臺出現了嚴重的負壓情況，那么物件內部的控制系統也是可以自動檢驗這類問題的，從而確保整機在穩定的狀態下運行，實現了理想的形式，畢竟它的材質是很優質化的，所以整機隨著時間的推移，也不會輕易發生噪音現象。

振動平臺參數

型號	臺面尺寸	激振點	激振力（KN)	功率	重量	振動頻率（HZ)	振動加速度	振幅
ZP-4	800×800	4	20	1.6	450	20-80	1-2	0.5-2
ZP-6-I	1000×1000	6	30	2.4	600	20-80	1-2	0.5-2
ZP-6-II	1200×1200	6	30	2.4	860	20-80	1-2	0.5-2
ZP-8-I	1600×1200	8	40	3.2	1000	20-80	1-2	0.5-2
ZP-8-II	1600×1400	8	40	3.2	1250	20-80	1-2	0.5-2
ZP-10-I	2000×1600	10	50	4.0	1600	20-80	1-2	0.5-2
ZP-10-II	2000×1800	10	60	6.0	2000	20-80	1-2	0.5-2
ZP-12-I	3000×2000	12	80	7.5	3100	20-80	1-2	0.5-2
ZP-12-II	4000×3000	12	80	7.5	4600	20-80	1-2	0.5-2

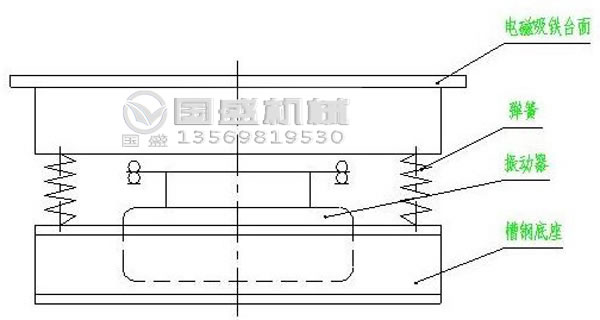

振動平臺結構

1.振動平臺主要有支架、臺面、振動機構，減震機構四部分組成。在振動機構的帶動下做橫向、縱向、上下等三維振動，故而得名。

2.振動平臺的振動機構主要由若干臺振動電機、傳動板構成，振動電機的數量一般為偶數，如：4、6、8、10等，振動電機的型號決定了三維振動平臺的主要技術參數。

3.振動平臺的減震機構主要由減震彈簧組成，共分為橡膠彈簧、復合彈簧、充氣彈簧等幾種。

鋼板厚度訂購須知

1.振動平臺的鋼板厚度二維的和三維振動有區別，一般是三維的是二維的一倍。

2.振動平臺鋼板和承重量有關，越重鋼板越厚。

3.但是有時間也和臺面大小和鋼板下面的槽鋼大小有關，鋼板厚度和鋼板下面的槽鋼配備和角度有關。

注意事項

1.應將振動平臺安裝在牢固的基礎上，地腳螺栓應有足夠強度并擰緊，同時在基礎中間必須留有地下坑道以便經常調整與維修。

2.使用前要進行檢查和試運轉，檢查機件是否完好，所有緊固件，特別是軸承座螺栓、偏心塊螺栓、電動機和齒輪箱螺拴等，必須緊固牢靠。

3.振動平臺不宜空載長時間運轉。在生產作業中，必須安置牢固可靠的模板鎖緊夾具，以保證模板和混凝土臺面一起振動。

4.齒輪箱中的齒輪因受高速重載荷，故應潤滑和冷卻良好；箱內油平應保持在規定的水平面上，工作時溫升不得超過70oC.

5.振動臺所有軸承應經常檢查并定期拆洗更換潤滑脂，使軸承潤滑良好，并應注意檢查軸承溫升當有過熱現象時應立即設法消除。振動平臺是由兩組激振系統產生的，其振動形式稱為復合型振動。一般有雙頻復合型及雙幅復合型兩種形式。某些特殊性能的振動篩分設備，使用兩臺不同型號不同轉速的振動電機，分裝于篩分機械的進料端和出料端，使進料端呈現大振幅低頻率的振動，同時出料端呈現小振幅高頻率振動，篩分機械的中部重疊兩種振動，使篩分機械起到更有效的篩分作用。
6.電動機接地應良好可靠，電源線和線接頭應絕緣良好。振動平臺是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。振動電機振動頻率范圍大，只有激振動力與功率配合得當才能降低機械噪音。振動電機有按起動與運行方式分類、按運轉速度分類等六種分類。不得有破損漏電現象。
